화학 공장에서 사용하는 단어&용어 모음 (P&ID 및 생활 용어)



얼마 전 신입 엔지니어가 저에게 공장에서 사용하는 용어들이 너무 낯설다고 하더군요.. 당연하겠지요 학교에서는 가르쳐주지 않으니까요. 그래서 만들었습니다. 물론 인터넷 검색하면 나올 단어들이지만 그래도 제 나름대로 쉽게 설명해드리려고 노력해보겠습니다. 근데... 양이 너무 방대해서 하루에는 못올리겠... 물론 틀린 것이 있을 수 있습니다. 질문 및 틀린 것은 댓글로 남겨주세요. 고맙습니다.



쓰다 보니 어디서부터 어디까지 써야 할지 감이 안 오네요;; 이 포스팅은 계속 업데이트하도록 하겠습니다.. 간략한 설명을 적어 놓겠습니다. 자세한건 구글이나 유튭을 참조하세요. 너무 양이 많아서ㅠㅠ;;





화학 공장에서 사용하는 용어 모음



1. 도면

• P&ID (Piping & Instrumentation Diagram)
  • 한글로는 배관 및 계장 도인 데요 공정을 그림으로 표현한 도면입니다. 숙련된 엔지니어들은 이 도면을 통해 처음 보는 공정도 대충 파악할 수 있습니다. 도면은 각 회사마다 표시하는 기호들이 약간은 다를 수 있습니다. 모든 도면에는 Legend라는 맨 앞장이 존재하며(여러분이 아시는 그 '전설'이라는 단어) 이곳에는 각 기호들에 대한 설명이 있으니 도면을 보기 전에 이것을 먼저 알아야 합니다.
  • 제발요! LEGEND좀 보세요!! 여러분!!!
• PFD (Process Flow Diagram)
  • P&ID보다는 간략하고 쉽게 공정을 나타내는 그림이며 물질, 에너지 수지를 표시합니다.
• ISO (Isometric)
  • 아이소라고 하며 P&ID, PFD는 그냥 2차원적인 표식으로 구성된 그림이지만, ISO는 3차원으로 현장에서 진짜로 보이는 것을 그대로 도면에 표현한 그림입니다.(실측 도면으로 생각하면 될 것 같네요) 특히 배관을 현장에 설치할 때 많이 사용합니다.
• 배관 (Piping)
  • 실선으로 표시되며 화살표를 통하여 유체의 이동 방향을 알 수 있습니다. 배관마다 고유 번호들이 부여되는데 이것을 통해서 배관 사이즈, 연관된 공정, 지나가는 물질, 배관 재질, 가스켓, 보온 종류를 알 수 있습니다.
  • 배관 재질: 대부분 SUS304(우리가 잘 아는 스테인레스 재질)를 기본으로 사용하고 사용하는 물질에 따라 SUS316이나 숫자 뒤에 L이 붙는 배관(SUS304에 일부 물질을 첨가하여 부식에 강하도록 만든 것)도 사용합니다. 때에 따라서(강염기, 강산)는 유리 배관이나 폴리머, 고무로 코팅된 배관도 사용하며 일반적인 물배관에는 SS(그냥 철)도 사용하는데 녹이 쉽게 나서 오래가지는 못합니다.
  • 후렌지(Flange): 플랜지라고도 하며 배관과 밸브 사이처럼 연결이 필요한 곳에 구멍이 뚫려있고 볼트 체결하여 연결하는 부위를 말합니다.
  • 가스켓(Gasket): 배관의 플랜지와 플랜지 사이에 끼워넣고 볼트를 조여서 내부 유체가 외부로 흘러나오지 못하게 하는 역할을 합니다. 금속가스켓(스파이럴 와운드), 비금속가스켓(테프론, 그라파이트)을 사용하며 배관에 지나가는 유체의 종류와 온도에 따라 달라집니다.
• 계장 (Instrumentation)
  • 보통 계장, 인스트루먼트라고 하는데 온도계(T), 유량계(F), 압력계(P), 레벨계(L)를 기본으로 하여 이것에서 나온 값을 프로그램으로 연결하여 펌프나 밸브 등을 제어하게 하는 것이라고 볼 수 있습니다. 동그라미 속에 T, F, P, L을 표시합니다.
  • 온도계(Temperature): 모든 도면에 T로 표시합니다. 주로 ℃를 사용합니다.
  • 유량계(Flow): 모든 도면에 F로 표시합니다. 주로 kg/h, m3/h를 사용합니다.
  • 압력계(Pressure): 모든 도면에 P로 표시합니다. 주로 kg/cm2, bar를 사용합니다.
  • 레벨계(Level): 모든 도면에 L로 표시합니다. %를 사용합니다.
  • 점선 연결: 점선으로 연결되어 있다면 신호를 주고받는다 라고 생각하시면 됩니다.
  • H,HH / L, LL (High, Low): 계측기에 세팅을 하여 H,L값에 알람을 주기도 하고, 펌프가 꺼지도록 할 수 도 있습니다.

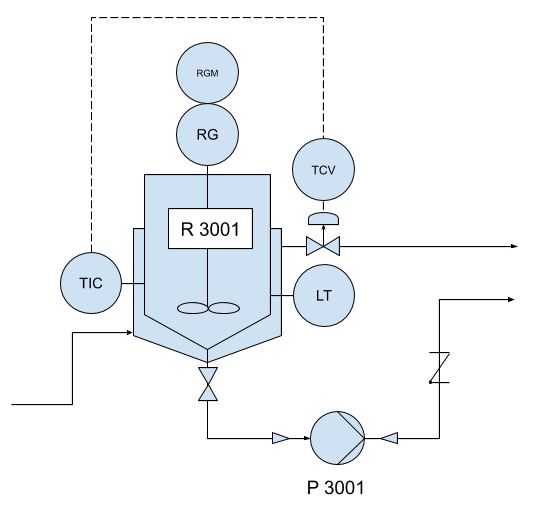

• 위 그림을 예를 들면 반응기 R 3001의 자켓 하부로 냉각수가 들어가서 TIC(Temp. Indication Contol)에서 신호를 받아 온도를 검출하면 TCV(Temp. Control Valve)를 통해 R 3001 내부의 온도를 일정한 세팅값으로 조절할 수 있는 시스템입니다.
• RG는 Reactor agitator, RGM은 Agitator Motor, LT는 Level transmeter이고 리본 모양은 밸브이며 P 3001은 R 3001의 액체를 이송하는 펌프가 되겠습니다. P 3001의 후단 Z 모양은 check valve로 한쪽 방향으로 액체가 흐르게 해 주며 역방향으로 역류하는 것을 막아주는 밸브입니다.
• 일련번호 3001은 30은 공정 단위를 의미하며 01은 단순한 일련번호입니다. (P 3001: 30 공정의 01번 펌프)
• 회사마다 약간 다를 수 있으나 기본적인 도면 규격으로 전 세계 어느 곳에서 나 통용됩니다. (ANSI, ISO 등의 규격)
• 더 자세히 보고싶다면 규정을 사서 보시면 됩니다. (돈을 내세요!!)



2. 단위

• 누베(m3): 부피 단위이며 물 기준으로 1누베=1m3=1ton으로 생각하면 쉽습니다.
• 키로(K, Kg/cm2): 압력 단위이며 1키로=1cm2당 1kg의 무게가 누른다라고 생각하면 되는데 1kg/cm2의 압력이 결코 작은값이 아닙니다. 혹시라도 반응기나 배관 등에 0.5K의 압력이 걸려있는데 그냥 밸브나 뚜껑을 연다면 내부의 물질이 튀어나올 수 있으니 주의하세요.
• 바(bar): 압력 단위이며 1bar=1kg/cm2으로 이해하면 쉽습니다. (실제는 1bar=1.02kg/cm2)
• 메가파스칼(MPa): 압력 단위이며 1MPa=10bar=10kg.cm2이므로 압력계 단위에 1MPa 단위라면 굉장히 높은 압력을 나타내고 있는 것입니다.
• 토르(Torr): 압력 단위이며 주로 진공상태를 나타낼 때 사용합니다. 1bar=760torr

3. 공무(보전)

• 공구
  • 렌치: 육각렌치 아니구요.. 보통은 파이프 렌치를 이야기합니다. 배관을 잡아 고정시킬 때 사용.
  • 몽키: 머리 사이즈 조정해서 볼트/너트 조이거나 풀 수 있음.
  • 스패너: 고정된 사이즈의 볼트/너트 조임/풀음용. (16짜리, 19짜리 등 숫자로 부름)
  • 깔깔이(라쳇렌치): 볼트/너트 조임/품음용이고 사용할때 드르륵 드르륵 소리가 나서 깔깔이라고 부름.
  • 뿌라이어 (플라이어): 보통 바이스 플라이어를 얘기하며 가느다란 무언가를 잡아 고정시킬 때 사용.

  • 오함마 (해머): 아시쥬?
  • 니퍼: 주로 피복 벗길때 사용하느 펜치 같은 것..?
  • 펜치: 아시쥬? 이 뽑을때..
  • 볼트/너트: 볼트는 숫놈, 너트는 암놈이라고도 합니다.
• 밸브
  • 볼밸브: 밸브 속에 가운데 구멍뚫인 공이 들어가 있어서 밸브가 열리면 구멍과 배관이 일직선이 되어 유체가 흐름. 밸브 손잡이는 90'로만 움직임.
  • 글로브밸브: 밸브 속에 밸브를 위에서 아래로 막는 시트가 들어있어서 유체를 막거나 흐르게함. 밸브 손잡이는 원형으로 뱅뱅 돌려서 열거나 닫음.
  • 버터플라이밸브: 밸브 속에 D자 모양이 쌍으로 들어가서 배관을 막거나 열거나 하며 밸브 손잡이가 90'로만 움직임.
  • 격막밸브: 밸브 속에 격막(플라스틱 판)이 들어가 있어서 밸브를 돌려서 시트를 누르면 유체가 막히게 됨. 글로브 밸브와 비슷하지만 시트가 격막임.
  • 게이트밸브: 밸브 속에 판자같은 것이 들어있어서 닫으면 유체를 막음.
  • 니들밸브: 유량을 미세 조절할 때 사용. 밸브 속에 바늘?이 들어있어서 유체를 막음.
  • 체크밸브: 유량이 한쪽 방향으로만 가게 해줌(역류 방지용). 밸브 속에 한쪽으로만 열리는 판? 같은게 들어있어서 역류를 막음.
  • 안전밸브 (안전변/파열판): 설비 보호를 위해 일정 압력이 되면 열리거나(안전변) 금속막이 찢어지게 되어(파열판) 압력을 해소하는 밸브.
  • 잘 모르시겠쥬? 유튜브 함 보세유... 저작권 때문에 그림을 가져올 수도 없고.. 참..
• 계기
  • 컨트롤밸브
  • 엑추에이터
  • IA (Instrument Air)
  • Fail close/ Fail open
  • 4~20mA
• 전기
  • 접지(그라운딩)
  • MCC (Motor Control Center)
  • 뿌레커 (서킷 브레이커)
• 유틸리티
  • 냉각탑
  • 질소
  • 압축공기
  • 스팀
  • 냉동기(칠러)
• 기타
  • 감속기
  • 익스펜션조인트
  • 스팀 트랩
  • 트레이싱 (스팀/전기)
  • 메쉬
  • 이음



빡시네요? 틈나는대로 이어가겠습니다...
